半导体设备技术加速迭代；前道制造装备全面革新；后道封装需求同步爆发。

全球半导体设备产业正处于一个技术突破密集涌现的阶段。作为芯片制造的核心支撑力量，半导体设备的技术进步直接影响整个产业链的发展方向。从近年情况来看，下游人工智能、高性能计算以及新能源汽车等领域的快速增长，推动各国在关键设备领域的竞争日益激烈，这也促使全球半导体设备产业进入密集突破期。

先进制程的持续推进让前道制造设备迎来全面革新。前道设备贯穿晶圆加工的各个关键步骤，包括光刻、刻蚀、薄膜沉积、离子注入、化学机械抛光、清洗以及涂胶显影等环节。这些装备的技术壁垒较高，资本投入较大，验证周期也相对较长。随着制程向更先进节点演进，高精度、高一致性、低损伤以及高产能逐渐成为设备升级的主要方向。相关行业报告显示，半导体制造设备市场规模有望在特定年份实现显著增长，前道设备在其中扮演核心角色。

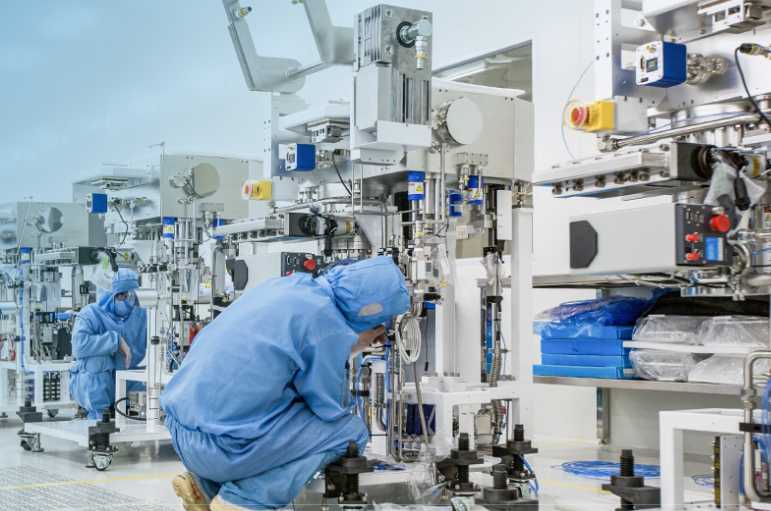

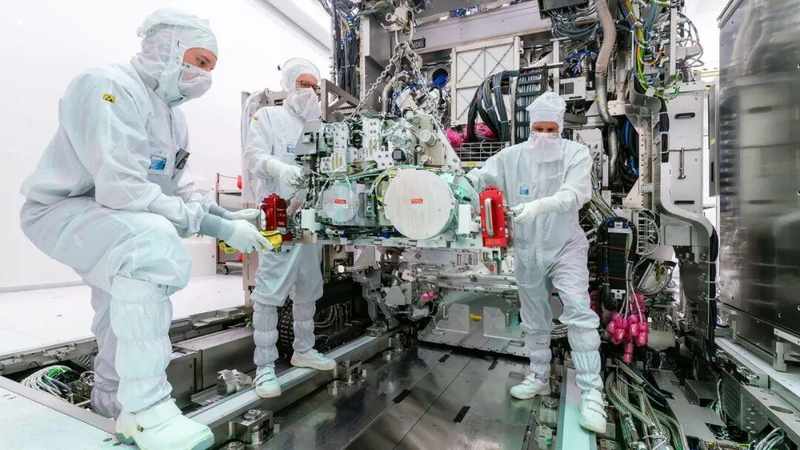

在光刻机领域，国际上形成了EUV与DUV技术路线并行的格局。荷兰ASML作为全球唯一实现EUV光刻机量产供应的企业，其新一代High-NAEUV光刻机采用更高数值孔径的光学系统，分辨率得到明显改善，成像对比度也有显著提升。该系列设备规划在特定时期内用于先进逻辑芯片和高密度存储芯片的大规模生产，能够有效减少制程步骤并改善缺陷控制与生产效率。现有NXE系列EUV设备继续支撑多个制程节点的量产任务，两类系统将长期并行运行。国内上海微电子的SSX600系列ArF干式光刻机已实现规模化量产，主要满足成熟制程芯片制造的需求。

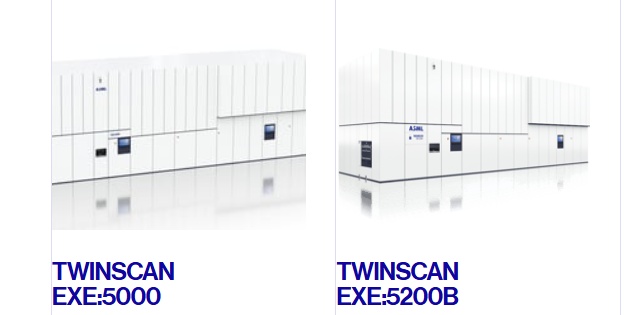

ASML的新一代High-NAEUV光刻机（EXE系列）

刻蚀设备是实现芯片图形化加工的核心工具，直接关系到结构精度和电学性能。国际领先企业如美国应用材料和泛林半导体持续推进原子层刻蚀以及金属刻蚀等高端设备的研发，这些装备适配先进制程的互连层和栅极结构等关键工艺，已在主流先进晶圆产线批量应用。国内刻蚀设备取得显著进展，北方华创的14nm介质刻蚀与导体刻蚀设备已实现规模化量产，各项性能指标满足量产要求，并广泛进入国内主流晶圆厂的成熟制程产线；先进制程刻蚀设备则处于内部验证阶段，整体技术差距正在逐步缩小。

薄膜沉积设备方面，原子层沉积与化学气相沉积是先进制程和三维存储制造的关键装备。日本TEL和美国应用材料在高精度原子层沉积领域保持领先地位，其沉积均匀性、台阶覆盖能力和缺陷控制达到较高水平。国内设备发展速度明显加快，北方华创的化学气相沉积设备形成系列化布局，能够覆盖3DNAND闪存制造需求，并已批量交付给国内头部存储芯片企业，膜层质量、产能效率与运行稳定性均有持续改善。

离子注入机用于精确调控芯片掺杂，实现所需的电学性能，是功率半导体和先进逻辑芯片制造的必备装备。国际企业持续优化注入均匀性、剂量精度以及长期可靠性，以满足先进制程和车规级芯片的严格要求。国内半导体专用离子注入机实现产业化突破，万业企业旗下的凯世通低能大束流离子注入机已规模量产并批量交付，支持12英寸晶圆厂的量产需求，在成熟制程与功率半导体领域形成稳定供应；此外，由中核集团中国原子能科学研究院自主研制的首台串列型高能氢离子注入机成功出束，核心指标达到国际水平。华海清科、北方华创等企业也推出多款相关产品。

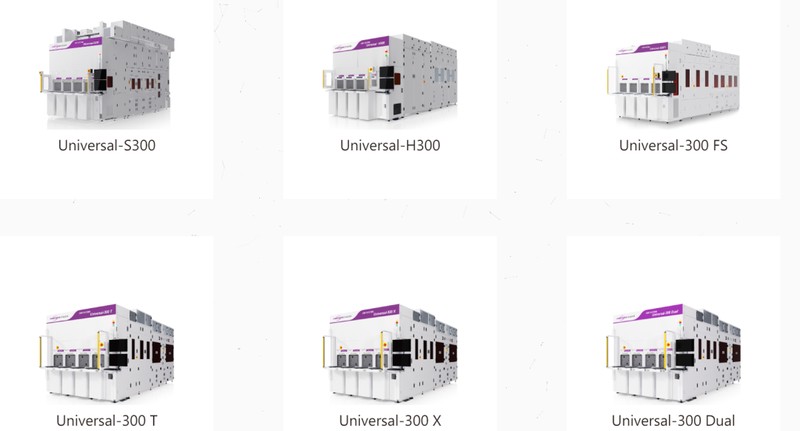

华海清科的CMP设备

前道辅助设备同样呈现多点突破的态势。华海清科的12英寸化学机械抛光设备在28nm及以上成熟制程实现规模化应用，14nm关键工艺处于验证阶段；盛美上海的高端清洗设备能够有效解决高深宽比结构中的颗粒和金属污染问题，并获得国内头部存储厂商的订单；芯源微的涂胶显影设备通过国内晶圆厂28nm产线验证，核心零部件国产化率稳步提升，成为前道涂胶显影环节的重要供应商。展望未来，全球前道设备市场将围绕先进制程的关键技术展开竞争，而国产设备则以成熟制程为切入点，向体系化方向稳步发展。

先进封装技术的普及进一步驱动后道封测设备需求增长。在后道制造环节，Chiplet、2.5D/3D堆叠以及混合键合等先进封装技术快速应用。这些技术能够在不完全依赖最先进制程的情况下显著提升芯片系统性能、优化成本并缩短开发周期，已成为人工智能芯片、高性能计算以及车载主控芯片的主流路线，直接带动减薄、切割、键合、测试和分选等封测设备的强劲需求。

减薄与划片设备是先进封装的重要支撑。日本DISCO在超薄晶圆减薄和高精度切割领域保持领先，推出适配先进封装的无损伤加工设备，满足三维堆叠对超薄晶圆的要求。国内设备实现关键突破，华海清科的减薄抛光一体机进入国内存储厂商量产线，厚度均匀性、表面粗糙度以及碎片率等指标达到较高水平。激光隐形切割与传统刀片切割形成互补，分别适用于不同场景，日本DISCO、光力科技以及大族激光等企业的高端划片机已覆盖功率半导体、光电器件和先进封装等细分市场。
